Opisz

Opisz śrubę

Do opisania śrub przewidziane są dwa, bliźniacze polecenia:

• opisz śrubę (uwzględniany przy zestawienia) – kolor czerwony odnośnika
• opis nieaktywny, powielony (pomijany przy zestawieniu) – kolor szary odnośnika

uwaga

Zestawienie końcowe tworzone jest tylko i wyłącznie na podstawie opisów aktywnych, a nie wrysowanych śrub.

Wygląd opisu śrub należy zdefiniować na początku tworzenia rysunku, poleceniem Ustawienia stali. W przypadku włączenia warstwy pomocniczej (skrót WPW) pozycja do jakiej jest przypisany opis zostanie wyświetlona nad numerem śruby. Wyłączenie warstwy pomocniczej np.: do druku, można wykonać skrótem WPN.

Opisz śrubę

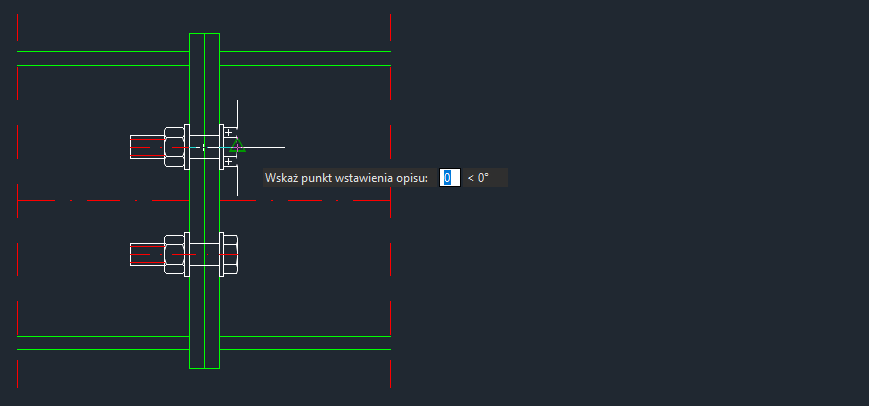

Po wybraniu polecenia Opisz śrubę użytkownik zostanie poproszony o podanie punktu zaczepienia, a następnie punktu wstawienia.

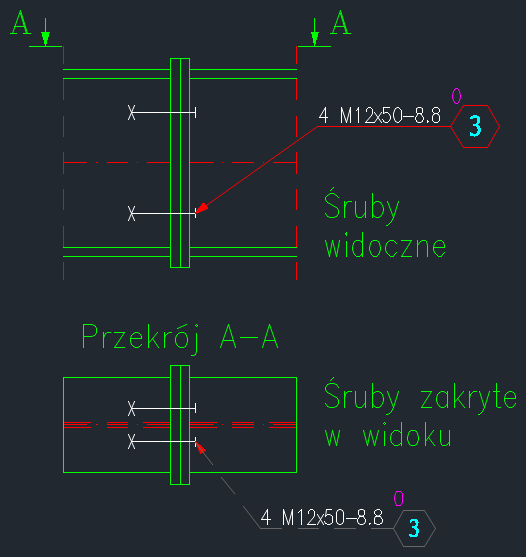

Śruba zakryta w danym widoku, może być reprezentowana za pomocą linii przerywanej odnośnika opisu. Podczas polecenia opisywania Wskaż punkt zaczepienia lub [opis elementu zakrytego (H)]: należy wybrać klawisz H, a następnie wskazać punkt zaczepienia i wstawienia opisu. Przykład zastosowania powielonego opisu śruby zakrytej w przekroju przedstawiono poniżej.

wskazówka

Użycie powielonego opisu eliminuje dublowanie się tych samych śrub w trakcie tworzenia zestawienia.
W przypadku, gdybyśmy zastosowali zwykły opis (przedstawiony z czerwoną linią) ilość śrub w zestawieniu wyniosłaby 8, a nie 4.

Opis nieaktywny/powielony

Wstawienie opisu powielonego polega na wskazaniu istniejącego opisu aktywnego, z którego pobierane są wszystkie potrzebne informacje, włącznie z numerem. Następnie użytkownik określa lokalizację wstawianego opisu.

uwaga

Użytkownik wskazuje blok opisu, a nie istniejącą już linię odniesienia.

Aby opisać śrubę należy:

1. Wskazać opis aktywny, który ma stanowić podstawę (bazę) dla opisu nieaktywnego
2. Dalej postępować tak jak podczas wykonywania polecenia Opisz śrubę, pomijając jednak etap wskazywania śruby do opisania (ponieważ wszelkie potrzebne dane do utworzenia opisu zostały już pobrane przez program podczas wskazania na początku opisu aktywnego)

Dodaj grot

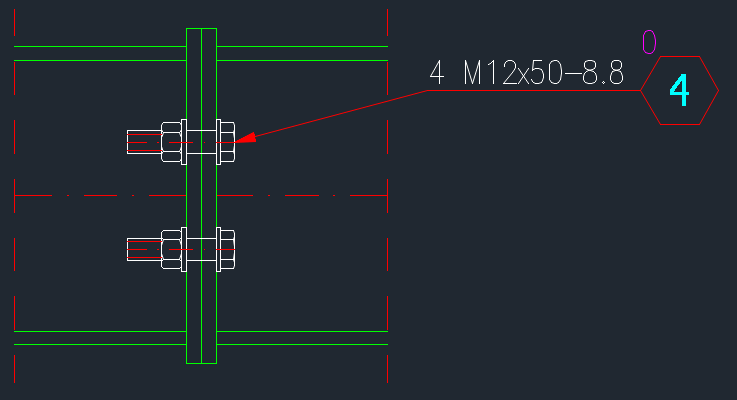

Polecenie Dodaj grot dodaje kolejne strzałki do istniejącego opisu.

Aby dodać grot do istniejącego opisu należy:

1. Wskazać punkt zaczepienia dodawnego grotu
2. Wskazać punkt załamania lini lub pominąć Enter
3. Wskazać linię odnośnika
