Pozycjonowanie

Każdy obiekt w programie posiada swoją nazwę. Podczas wstawiania elementów program domyślnie wypełnia pole nazwy pozycji nazwą typu obiektu. Oznaczenie pozycji może być w każdej chwili zmienione ręcznie przez użytkownika. Jeżeli nie zamierzamy danego elementu zestawiać ani opisywać konkretną pozycją (np. mur), można zostawić mu domyślną nazwę – i tak nie będzie nigdzie widoczna w projekcie.

Do nadawania nazw pozycjom można podejść na dwa sposoby:

1. Ręcznnie wprowadzić oznaczenie pozycji w każdym lub wybranych elementach
2. Skorzystać z szybkiego pozycjonowania

wskazówka

W przypadku chęci nadania unikalnych nazw części obiektów warto zablokować ich nazwę z pomocą kłódki obok pola tekstowego, aby wartość nie została nadpisania przy uruchomieniu Szybkiego pozycjonowania. Równocześnie ta nazwa zostaje zarezerwowana, tak aby pozycjonowane obiekty nie mogły jej otrzymać i była ona unikalna.

Szybkie pozycjonowanie

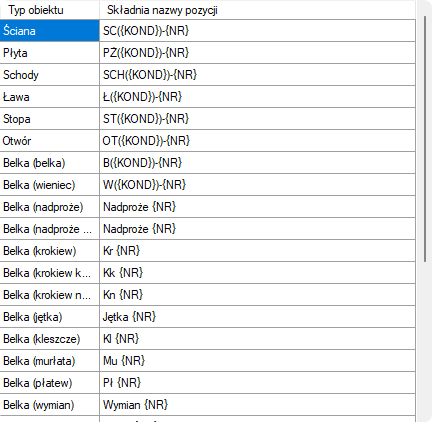

Jest to narzędzie pozwalające w automatyczny sposób nadać nazwy pozycji obiektom. Zakres obiektów podlegających pozycjonowaniu określa użytkownik, następnie program analizuje cechy obiektów grupując je wg funkcji i sprawdzając ich podobieństwo. Składnia nazwy pozycji określana jest przez użytkownika w ustawianiach modułu BIM, zakładka Pozycjonowanie:

Dla każdego typu obiektu można określić indywidualną budowę nazwy pozycji. Słowa kluczowe zostaną zamienione w nazwie odpowiednio na nazwę kondygnacji oraz nadany numer elementu.

Elementy uznane za takie same otrzymają tę samą nazwę. Trzeba jednak mieć na uwadze, że analiza podobieństwa jest zgrubna. Sprawdzane są zależności geometryczne i cechy takie jak materiał, czy przynależność do tej samej kondygnacji.

Przykład

2 słupy żelbetowe o tej samej geometrii mogą otrzymać tę samą nazwę pozycji, mimo iż projektant planuje zazbroić je w różny sposób. W takich sytuacjach konieczne jest ręczne nadanie pozycji. Dla takich sytuacji dodana została możliwość zablokowania nazwy pozycji elementu. Zablokowana nazwa pozycji sprawia, że nie zostanie ona nadpisana przy automatycznym pozycjonowaniu.
