Łączniki

Śruby

uwaga

Wielkości śrub i nitów widoczne w oknie dialogowym służą tylko jako informacja dla użytkownika. Projektant sam wybiera symbol elementu i określa średnicę otworu.

informacja

W przypadku posiadania modułu BiK Śruby zachowanie poniższych poleceń zostaje zastąpione.

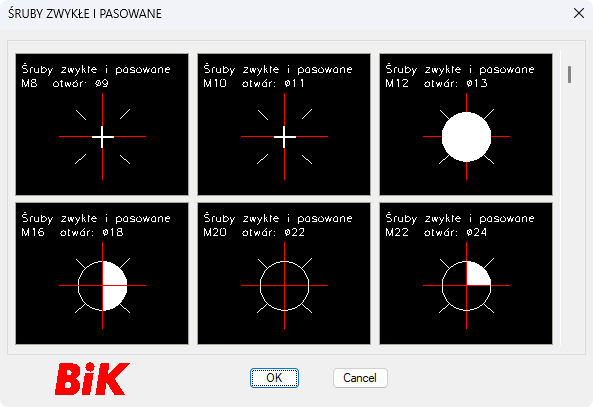

Śruby zwykłe - polecenie SRZW

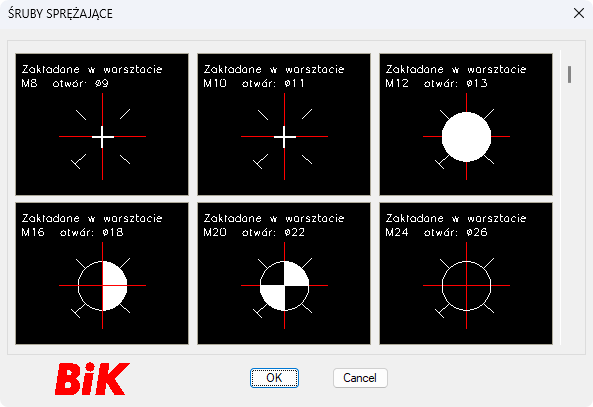

Sruby sprężające - polecenie SRSP

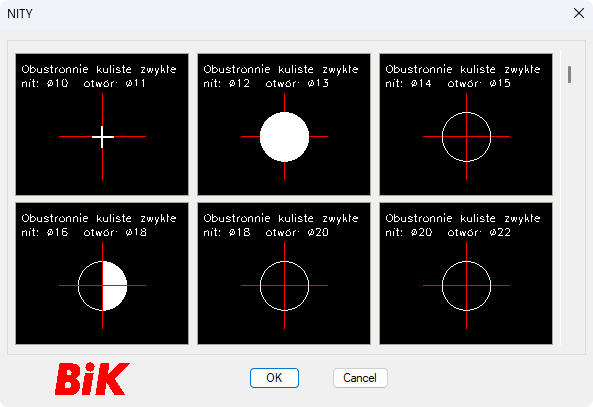

Nity - polecenie NITY

Wszystkie trzy polecenia służą do wstawiania symboli otworów. Działają na identycznych zasadach z jedną tylko różnicą: Okna dialogowe przedstawiają inne rodzaje śrub/nitów do wyboru.

Aby wstawić śrubę/nit należy:

1. Wybrać rodzaj w oknie dialogowym,
2. Zatwierdzić przyciskiem [OK]
3. Wskazać punkt pomocniczy wstawienia lub [Enter = środek ekranu / (S)zyk]
   Wskazanie punktu pomocniczego stosuje się, gdy chcemy wprowadzić tylko jeden symbol. Punkt ten stanowi bazę do wprowadzenia symbolu w określonej odległości od niego (np. od skraju blachy), następnie należy:
4. Wpisać z klawiatury średnicę otworu w milimetrach
5. Podać kąt obrotu elementu
6. Wskazać bazowy punkt przesunięcia lub [Enter = przyjąć za punkt bazowy, punkt wstawienia]
7. Wskazać docelowy punkt przesunięcia

Jeżeli jednak użytkownik chce wprowadzić na raz więcej niż jeden otwór, istnieje możliwość wprowadzenia układu prostokątnego otworów tzw. Szyk, należy wówczas:

1. Wpisać z klawiatury literę S
2. Wprowadzić: średnicę otworu, liczbę otworów w poziomie i pionie, odpowiednie odległości między otworami, mierzone od środka jednego otworu do środka drugiego
3. Wprowadzić lewy dolny punkt bazowy grupy otworów (punkt ten pozwala zdefiniować dodatkowe odsunięcie od np. narożnika blachy)
4. Podać wartość przesunięcia po kierunku X i Y
   Program narysuje grupę otworów.

Śruby w przekroju

Polecenie do wstawiania symboli śrub w przekroju.

Aby narysować śrubę w przekroju należy:

1. Wybrać w oknie dialogowym typ i klasę śruby oraz sposób jej rysowania
2. Zatwierdzić przyciskiem OK
3. Zdefiniować na rysunku punkty P1 i P2, pomiędzy którymi zostanie umieszczony symbol śruby

Punkt pierwszy P1 określa stronę, po której znajdować się będzie łeb śruby, natomiast punkt drugi P2 określa stronę z nakrętką.
