Ustawienia

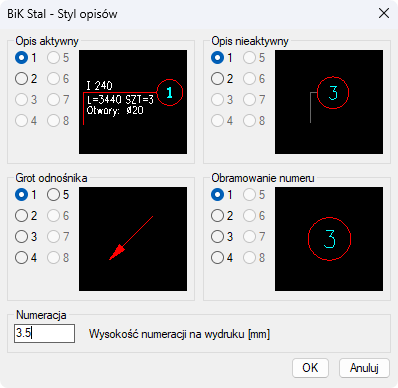

Styl opisu

Mamy możliwość wyboru wyglądu stosowanego opisu aktywnego oraz nieaktywnego.

Spoiny

Użytkownik ma możliwość wyboru wyglądu:

• grotu strzałki opisu spoiny
• sposobu opisu spoiny (tradycyjnie lub wg ISO 2553)

Śruby

Użytkownik ma możliwość wyboru wyglądu:

• opisu aktywnego
• Ooisu powielonego (nieaktywnego)
• grot strzałki (wspólny dla wszystkich opisów)
• obramowanie numeru elementu

Dodatkowo użytkownik może określić wysokość tekstu numeracji, ponieważ wysokość ta jest niezależna od ustawień wysokości czcionek dokonanych podczas uruchamiania modułu STAL. Istnieje również możliwość zadecydowania o odległości między śrubami, czy ma być zgodna z EC, czy nie.

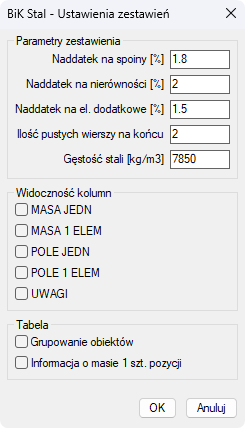

Zestawienia

Okno ustawień dla tabel zestawieniowych zostało podzielone na trzy sekcje:

• Parametry zestawienia - w obecnej wersji parametry brane do wykonania obliczeń dla naddatków są definiowane w ustawieniach, a nie jak kiedyś przy wstawianiu tabeli zestawieniowej; po zdefiniowaniu wartości program automatycznie będzie je stosował w trakcie tworzenia zestawienia
• Widoczność kolumn - istnieje możliwość zdefiniowania dodatkowych kolumn które pojawia się w tabeli zestawieniowej
• Tabela - mamy możliwość ustawienia aby tabela zestawieniowa była tworzona jako grupa, dodatkowo można zdefiniować, aby w tabeli dodano pole w którym podawana będzie informacja o masie 1 sztuki pozycji
