Nowa strona bikbik.pl

Przygotowaliśmy nową stronę www z informacjami o programie BiK. Strona zawiera informacje związane z programem oraz jego użytkowaniem. W wielu miejscach są i będą informacje w formie multimedialnej. Treść i forma są przygotowane do przeglądania na urządzeniach mobilnych i dostosowują się do wielkości i rozdzielczości ekranów.  Przygotowujemy obecnie, nowe bloki tematyczne, które wkrótce zostaną dołączone do nowej strony. Mamy nadzieję, że w tej formie strona będzie bardziej czytelna i pozwoli na szybszy dostęp do poszukiwanych informacji.





Jeżeli będziecie Państwo mieli uwagi na temat nowej strony www, to prosimy o przesłanie ich na adres mailowy serwis@bikbik.pl. Dziękujemy za  podzielenie się Państwa opinią.

Nowy moduł BiK Konstruktor BiM

W dniu 22.02.2021 oddajemy do Państwa użytkowania nowy moduł BiK Konstruktor BIM wraz z nową wersją pakietu BiK X2.

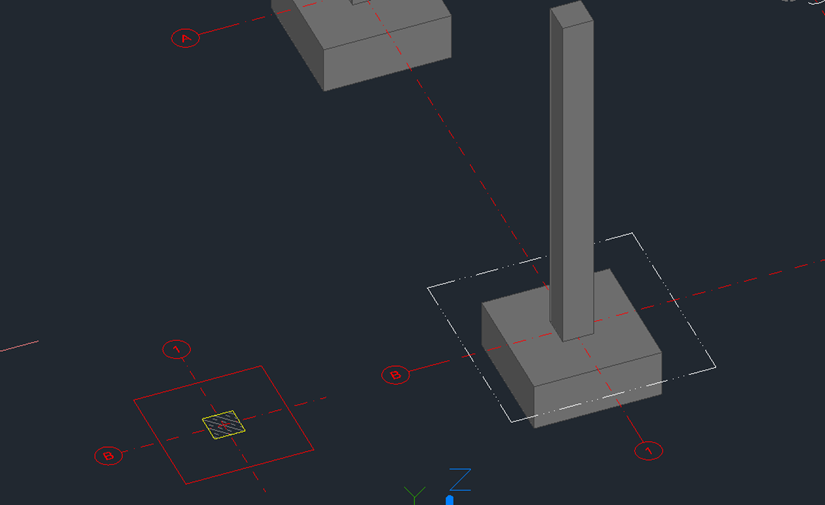

Konstruktor BIM przeznaczony jest do tworzenia modelu budynku 3D i automatycznego generowania rzutów, przekroi, elewacji i widoków aksonometrycznych. Program umożliwia modelowanie gabarytu konstrukcji murowych, żelbetowych, drewnianych oraz elementów konstrukcji stalowych. Utworzenie modelu 3D daje szereg możliwości kontroli lokalizacji przestrzennej projektowanych elementów. Praca w programie oparta jest o widoki 3D oraz rzuty kondygnacji 2D. Modelowanie trójwymiarowe przenika się z łatwością pracy w 2D. Modyfikacje obiektów mogą być wykonywane zarówno w przestrzeni 3D, jak również na widokach kondygnacji 2D. Dokonane zmiany modelu mogą być przy pomocy kilku kliknięć uaktualnione na wygenerowanych rysunkach, co zapewnia spójność modelu z dokumentacją 2D.

BiK Konstruktor BIM. Automatycznie wygenerowane przekroje, opisy dodane z modułu BASE

Wygenerowane rysunki tworzące dokumentację techniczno-budowlaną 2D mogą być przekazane do innych systemów CAD i podlegać dalszej obróbce. Pracując w module BiK Konstruktor BIM można w trybie 2D korzystać z pozostałych modułów BiKa. Możemy na przykład poleceniami z BiK Żelbet narysować pręty, strzemiona, zazbroić płytę, stopę, słup, opisać pręty i wygenerować zestawienie stali zbrojeniowej w tabeli.

Model 3D jest przygotowany do wykonywania zestawień BIM, a nowy kreator zestawień daje szerokie możliwości budowania własnych szablonów i tabel zestawieniowych. Przykładowo zestawienia objętości, długości, typu obiektu, rodzaju materiału, mogą być wykonywane dla całego budynku lub dla wskazanego zakresu np. jednej kondygnacji. Praktycznie „od ręki” można poznać zapotrzebowanie na materiały budowlane (objętość, masa, sztuki) dla poszczególnych kondygnacji i całego budynku. Informacje typu BIM są przechowywane w formacie *.DWG i mogą być zapisane do formatu do IFC 4.0  (kompatybilność z BiM Vision – szybką, ale i darmową, przeglądarką plików IFC). Przeglądarkę można przekazać inwestorowi i w ten sposób będzie mógł on swobodnie zapoznać się z projektem, w formie 3D. BiM Vision umożliwia wygodne przeglądanie modelu i analizę jego struktury.

Widoki modelu w przeglądarce BIM Vision

Konstruktor BIM jest bardzo efektywnym narzędziem w pracy konstruktora, znacznie upraszcza tworzenie rysunków 2D i  zapewnia ich szybką aktualizację. Utworzone zestawienia elementów, również typu BIM, dostarczają nowych informacji jeszcze w fazie projektowania. Utworzony podczas pracy model 3D daje nowe możliwości analizy projektu, może znacznie ułatwić współpracę i być szeroko udostępniany: klientom, współpracownikom, branżystom, architektom.

BiK Konstruktor BIM działa od platformy X2 pakietu BiK i jest przygotowany dla najnowszych wersji programów AutoCAD 2020/2021, BricsCAD V21 oraz GstarCAD 2021.

Dla zainteresowanych sprawdzeniem możliwości programu BiK Konstruktor BIM istnieje możliwość przetestowania pełnej wersji oprogramowania. Więcej informacji na stronie bikbik.pl lub pod nr telefonu 519 055 864.

Nowa wersja pakietu BiK X2

Miło nam poinformować o wprowadzeniu nowej wersji X2 naszego pakietu programów BiK dla konstruktorów i architektów. Równocześnie z wprowadzeniem tej wersji dostępny jest zupełnie nowy moduł BiK Konstruktor BIM, który pozwala na zamodelowanie konstrukcji budynku, a następnie generację na jego podstawie rysunków 2D. Wymagania nowego moduł BIM spowodowały potrzebę wprowadzenia nowej wersji całego pakietu BiK. Dołączenie modułu BiK Konstruktor BIM do pozostałych modułów umożliwia współpracę pomiędzy nimi, która pozwala na wykorzystanie poleceń z modułów Base, Stal, Żelbet, Architektura w nowym module BIM. Planowane jest zwiększenie tej integracji, szczególnie w zakresie detalowania konstrukcji.

BiK Kontruktor BIM działa od platformy X2 pakietu BiK i jest przygotowany dla najnowszych programów AutoCAD 2020/2021, BricsCAD V21 oraz GstarCAD 2021 64bit.

Obecnie dla klientów posiadających wersję BIK X1, którzy będą chcieli zakupić moduł Konstruktor BIM, aktualizacja do wersji X2 jest bezpłatna.

BiK Konstruktor BIM – model budynku, wygenerowany widok 3D z ukryciem linii i wygenerowane rzut i przekroje poprzeczny oraz podłużny.

Dla zainteresowanych sprawdzeniem możliwości programu BiK Konstruktor BIM istnieje możliwość przetestowania pełnej wersji oprogramowania. Więcej informacji na stronie bikbik.pl lub pod nr telefonu 519 055 864.

Nowe funkcje w programie BiK X1:

BiK Żelbet

  • Grupowanie obiektów rozkładów prętów powierzchniowych NOWOŚĆ
  • Polecenia definicji rozkładu w kierunku X/Y, w poleceniu istnieje możliwość zbrojenia wielu stref jednocześnie NOWOŚĆ
  • Polecenie definicji rozkładu poprzez wskazanie 4 punktów  NOWOŚĆ
  • Polecenie szybkiej zmiany położenia linii rozkładu oraz położenia pręta reprezentanta  NOWOŚĆ
  • W opcji szybkiego rysowania prętów powierzchniowych możliwość wskazania pręta reprezentanta, wskazany punkt określa również położenie linii rozkładu  NOWOŚĆ
  • Wyszukiwanie wolnych numerów w trakcie tworzenia opisów  NOWOŚĆ
  • Automatyczne odbijanie lustrem opisów w trakcie zmiany ich położenia NOWOŚĆ
  • Makro przekrój przez płytę – pozwala na szybkie wygenerowanie detalu przekroju przez płytę żelbetową np. w celu pokazania układu zbrojenia,
  • Pręt dystansowy – makrodefinicja pręta dystansowego stosowanego w płytach żelbetowych, tworzony wraz z prętem wyciągniętym o oznaczonych dł. segmentów oraz stosownym opisem umożliwiającym zestawienie stali,
  • Pręt powierzchniowy naroże – pomocne przy dozbrajaniu naroży płyty żelbetowej, pręty dozbrojenia zgodne ze standardem prętów powierzchniowych BiKa,
  • Aktualizacja rozkładu prętów powierzchniowych – narzędzie do szybkiego odświeżenia rozkładu i opisu prętów powierzchniowych np. w przypadku edycji obrysu strefy,
  • Kopiuj pręt powierzchniowy – umożliwia łatwe powielenie rozkładu pręta wraz z obrysem strefy i opisem, skopiowane elementy mogą podlegać późniejszej pełnej edycji, czy zestawieniu,
  • Nowe zestawienie siatek – nowy typ zestawienia siatek zbrojeniowych w postaci dynamicznej tabeli programu CAD,
  • Nowy rozkład siatek  – rozkład siatek zbrojeniowych jako szyk dynamiczny, prosty i wygodny w użyciu
  • Analiza podobieństwa siatek – przy wstawianiu siatki zbrojeniowej analizowane są istniejące w rysunku siatki, co zapewnia prawidłową numeracje,
  • Zmiana położenia opisu pręta – polecenie pozwalające w dynamiczny sposób przestawić opis pręta, uwzględniające wszystkie elementy opisu oraz przy zachowaniu położenia grotu
  • Zmiana położenia grotu opisu pręta,
  • Usuwanie pustych pozycji konstrukcyjnych w menadżerze – funkcjonalność pozwala odszukać i usunąć te pozycje, do których nie przynależą żadne opisy,
  • Zapis/Odczyt pozycji konstrukcyjnych – możliwość zapisu utworzonych pozycji konstrukcyjnych do zewnętrznego pliku w celu późniejszego wczytania w innym projekcie,
  • Grupowanie tabeli – opcjonalne zgrupowanie elementów tabeli zestawień stali zbrojeniowej,
  • Możliwość szybkiego odczytu liczby prętów w rozkładzie podczas opisu pręta widokowego,
  • Włączanie/Wyłączanie wypełnienia polilinii,
  •  Automatyczne odbijanie lustrem opisów w trakcie zmiany ich położenia NOWOŚĆ

BiK Stal

  • Nowa analiza geometrii blach – dla blach prostych i złożonych w momencie opisu/aktualizacji opisu w nowy, dokładniejszy sposób określane są wymiary blachy,
  • Tworzenie blachy przez wskazanie polilinii,
  • Żeberka usztywniające – tworzone jako blacha BiKa, możliwość określenia fazowania każdego z narożników,
  • Automatyczne wstawianie żeberek – dla części profilów w przekroju możliwość automatycznego wstawienia dopasowanego żeberka, określając jedynie podstawowe parametry blachy usztywniającej,
  • Rysowanie profilu w innym widoku na podstawie wskazanego elementu,
  • Zmiana położenia opisu el. stalowego – polecenie pozwalające w dynamiczny sposób przestawić opis el. stalowego, uwzględniające wszystkie elementy opisu oraz przy zachowaniu położenia grotu,
  • Zmiana położenia grotu opisu pręta,
  • Usuwanie pustych pozycji konstrukcyjnych w menadżerze – funkcjonalność pozwala odszukać i usunąć te pozycje, do których nie przynależą żadne opisy,
  • Zapis/Odczyt pozycji konstrukcyjnych – możliwość zapisu utworzonych pozycji konstrukcyjnych do zewnętrznego pliku w celu późniejszego wczytania w innym projekcie,
  • Grupowanie tabeli – opcjonalne zgrupowanie elementów tabeli zestawień stali,
  • Parametry zestawienia stali przeniesione do ustawień modułu stal (naddatki, gęstość blachy itp.

 BiK BASE

  • Polecenie do przesuwania ciągów wymiarowych  NOWOŚĆ
  • Możliwość ustawienia jednostek wymiarów innych niż jednostki pracy NOWOŚĆ
  • Start programu przy wybraniu funkcji BiKa – możliwość ustawienia BiKa tak, aby ładował się przy wybraniu polecenia programu BiK, dzięki temu pliki programu wczytywane są wtedy, gdy chcemy na nim pracować,
  • Odświeżone menu klasyczne,
  • Oznaczenie przekroju – możliwość szybkiego wstawienia nazwy przekroju po oznaczeniu go,
  • Automatyczne zmiana parametrów BASE – możliwość ustawienia automatycznej zmiany ustawień skali i jednostki modułu BASE przy ustawianiu dowolnego modułu,
  • Symbol północy – 6 rodzajów oznaczenia kierunku północnego, w postaci bloku dynamicznego.
